银行内网网络三层解决方案
一、 方案概述
本方案针对银行内网网络建设需求，采用传统三层架构设计，核心交换机使用堆叠技术提高可靠性，上行对接主备部署防火墙，通过防火墙虚拟系统实现办公、管理、生产区域的安全隔离和访问控制。核心交换机上通过 VRF 技术将不同业务划分到不同 VPN 实例，实现业务隔离和灵活访问控制。不同区域默认路由指向防火墙，再回到核心交换机访问出口分行网络，确保网络访问的安全性和可控性。
二、 方案拓扑
1.物理拓扑

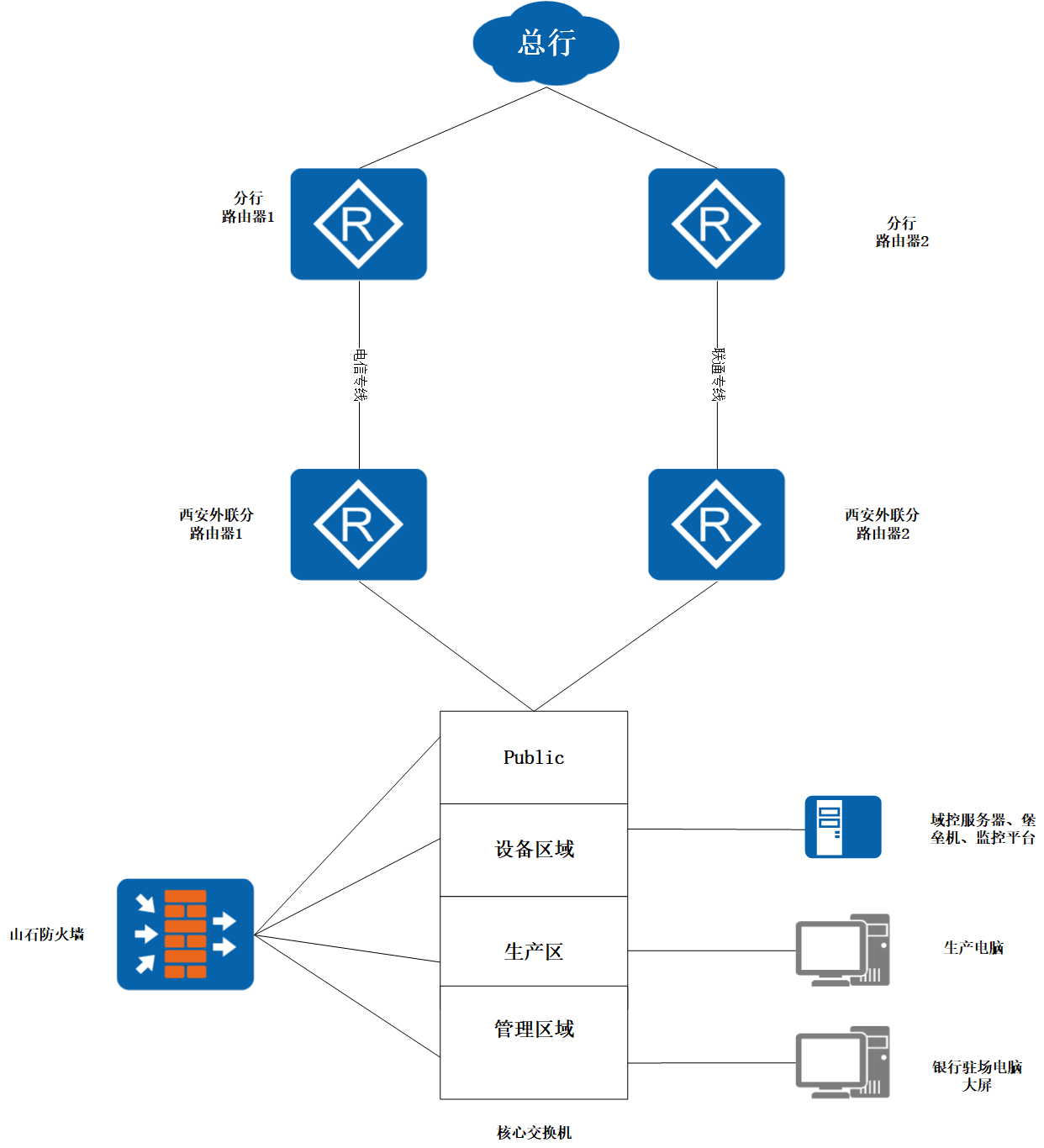

2.逻辑拓扑
三、 方案特点
- 高可靠性:
- 核心交换机采用堆叠技术，实现设备冗余，提升网络可靠性。
- 防火墙采用主备部署，保障网络安全，避免单点故障。
- 安全隔离:
- 防火墙采用虚拟系统技术，将办公、管理、生产区域逻辑隔离，实现安全访问控制。
- 核心交换机上通过 VRF 技术将不同业务划分到不同 VPN 实例，实现业务隔离和灵活访问控制。
- 灵活访问控制:
- 不同区域默认路由指向防火墙，再回到核心交换机访问出口分行网络，确保网络访问的安全性和可控性。
- 通过防火墙策略和 VRF 路由策略，可以实现不同区域、不同业务之间的灵活访问控制。
- 易于管理:
- 华为设备支持统一的网管平台，方便网络管理和维护。
- 堆叠技术简化网络拓扑，降低管理复杂度。
四、 方案优势
- 满足银行内网安全要求: 通过防火墙虚拟系统、VRF 技术等手段，实现不同区域、不同业务之间的安全隔离和访问控制，满足银行内网安全要求。
- 提高网络可靠性: 核心交换机堆叠、防火墙主备部署等技术，提高网络可靠性，保障业务连续性。
- 简化网络管理: 统一的网管平台、堆叠技术等，简化网络管理，降低运维成本。
五、 适用场景
本方案适用于银行内网网络建设，以及其他对网络安全、可靠性要求较高的行业和企业。
